Eigenschaften Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle Für Dämmstoffstärken von 50-120mm Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5mm) Keine Wärmebrücke Keine Druckbelastung auf die Fassade Schlanke Kopfgeometrie für unsichtbare Befestigungen   Beschreibung und Einsatzbereich Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw. Sichere Verankerung im Baustoff mit Barracuda 14/70 Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern   Verarbeitung und Montage Gewindestange auf die benötigte Länge kürzen Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS) Bohrloch reinigen Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist. Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt Anwendungsbeispiel 1: Regenfallrohrbefestigung Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren Anwendungsbeispiel2: Montage mit M6 Schraube für Diverses Montagegewinderstift ausdrehen Befestigung des Anbauteils mit M6 Schraube Anwendungsbeispiel 3: Montage mit Schrauben für Diverses Montagegewindestift ausdrehen Barracuda 5/25 in den Iso-Spacer einschlagen Befestigung des Anbauteils mit einer Ø 3,0 - 5,0 Schraube

Eigenschaften Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle Für Dämmstoffstärken von 50-200mm Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5mm) Keine Wärmebrücke Keine Druckbelastung auf die Fassade Schlanke Kopfgeometrie für unsichtbare Befestigungen   Beschreibung und Einsatzbereich Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw. Sichere Verankerung im Baustoff mit Barracuda 14/70 Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern   Verarbeitung und Montage Gewindestange auf die benötigte Länge kürzen Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS) Bohrloch reinigen Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist. Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt Anwendungsbeispiel 1: Regenfallrohrbefestigung Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren Anwendungsbeispiel2: Montage mit M6 Schraube für Diverses Montagegewinderstift ausdrehen Befestigung des Anbauteils mit M6 Schraube Anwendungsbeispiel 3: Montage mit Schrauben für Diverses Montagegewindestift ausdrehen Barracuda 5/25 in den Iso-Spacer einschlagen Befestigung des Anbauteils mit einer Ø 3,0 - 5,0 Schraube

Eigenschaften Hervorragend geeignet für die Montage von Fensterklappläden sowie Sonnensegeln Variabler M10 oder M12 Gewindeanschluß für Kloben oder Ringschrauben Geeignet für Dämmstoffstärken bis 220 mm und Klinkerfassaden Flexible Abdeckkappe schützt vor Regen und Spritzwasser Beschreibung & Einsatzbereich Schwerlast-Abstandsbefestigung bei Dämmungen und Klinker Praktisch kein Energieverlust und keine Wärmebrücken durch Edelstahl A4 Einfache und schnelle Montage Verarbeitung & Montage Die Wärmedämmung bis zum festen Untergrund durchbohren. Beton/Vollstein Ø 18mm • Lochstein Ø 20 mm Tiefe der nichttragenden Schichten messen Bohrloch mit Bohrlochtiefe h0 (siehe ETA Anhang 1) im Baustoff erstellen. Beton: Ø18x80 • Vollstein: Ø18x100 • Lochstein: Ø20x90 Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen Lochstein: Mit Hilfe der Gewindestange Siebhülse ins Bohrloch schieben bis Kragen am Baustoff anliegt Gewindestange auf benötigte Länge (hef + tWDVS + 2 mm) kürzen Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen Iso-Spacer (mit Mutter M16) bis zur Mutterarretierung aufschrauben Beton/Vollstein: Bohrloch zu 2/3 mit Injektionssystem füllen. Bei Lochtiefe ≥ 190 mm Verlängerungsschlauch verwenden Lochstein: Siebhülse komplett mit Injektionssystem füllen. Bei Lochtiefe ≥ 190 mm Verlängerungsschlauch verwenden Gewindestange drehend einschieben bis Kragen des vormontierten Iso-Spacer vollständig anliegt Den TOX Injektionsmörtel gemäß den Aushärtezeiten der im Anhang 1 aufgeführten ETA’s aushärten lassen Anbauteil mit Schraube/Gewindestange (Länge = Einschraubtiefe + Anbauteildicke) befestigen (Min. Einschraubtiefe: M10 = 10 mm / M12 = 12 mm; Max. Einschraubtiefe: M10/M12 = 34 mm)

Eigenschaften Speziell für Holzständerbauweise mit Dämmumg aus Holzfaserdämmplatten 50-80 mm Einfache und schnelle Montage Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schraube Ø (3 - 4,5 mm) Keine Druckbelastung auf die Fassade Schlanke Kopfgeometrie für unsichtbare Befestigung Beschreibung & Einsatzbereich Der Thermo Proof Wood Mini ist ein Abstandsmontagesystem für die Befestigung leichter Lasten an Bauten in Holzständerbauweise mit Putzrägerplatten 50-80 mm Iso Spacer verhindert, dass Druck auf die Fassade kommt Bei Verwendung mit Montagegewindestift M10: Befestigung von z. B. Fallrohrschellen Bei Verwendung ohne Montagegewindestift: Befestigung von Anbauteilen mit Gewindeschrauben M6 Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3 - 5 mm

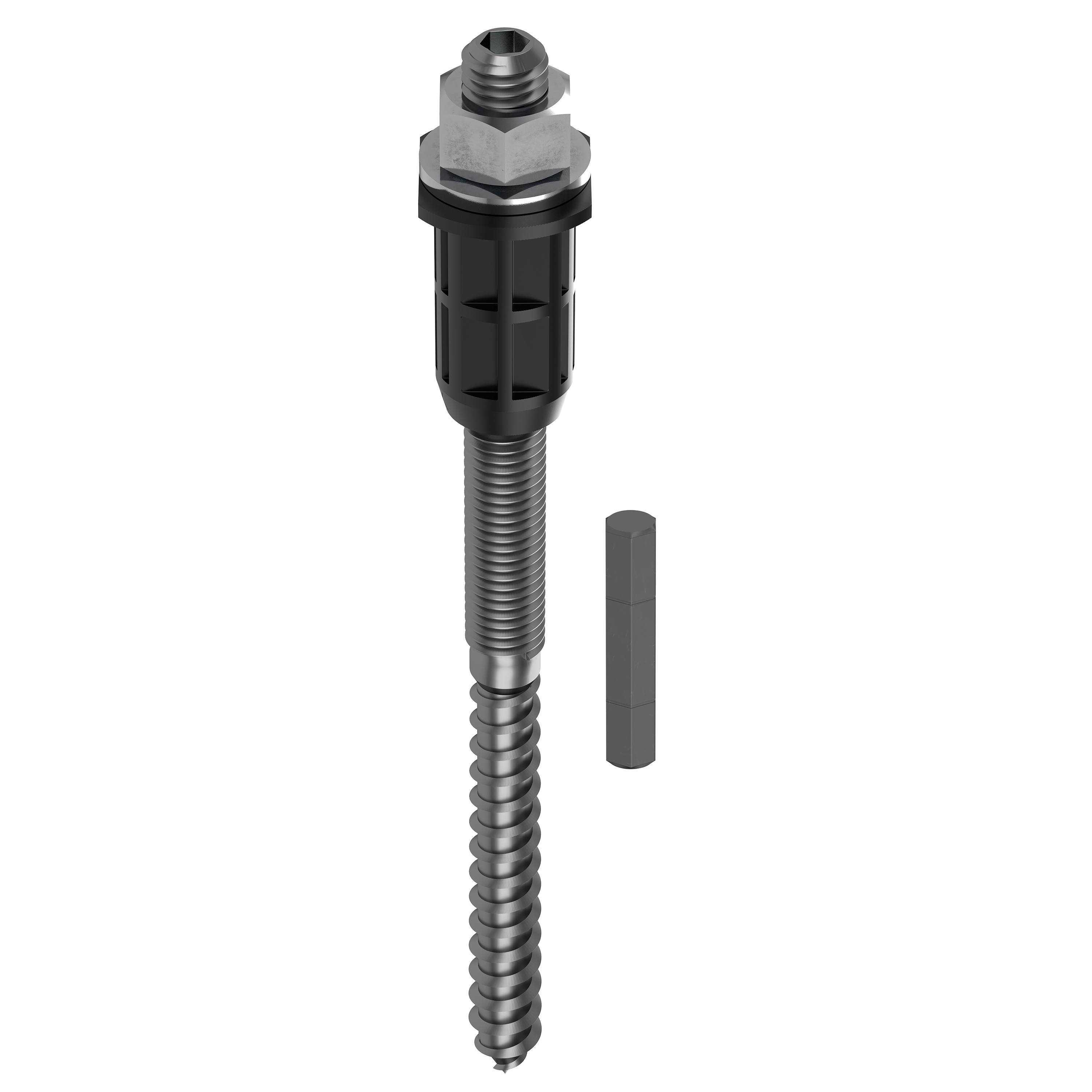

EigenschaftenSchwerlast-Abstandsmontagesystem bei Holzständerbauweise und Holzhäusern mit DämmungBauaufsichtlich zugelassen;Stockschraube aus nichtrostendem StahlEinfache und schnelle MontageStufenlos justierbare Isolierhülse Iso SpacerKeine Druckbelastung auf die FassadePraktisch kein EnergieverlustBeschreibung & EinsatzbereichDer Thermo Proof Wood ist ein Schwerlast Abstandsmontagesystem für Häuser in Holzbauweise oder HolzständerbauweiseDen Thermo Proof Wood gibt es in drei Längen für die gängigen Dämmstärken 60mm, 80mm und 100-120mmDie Stockschraube mit Innensechskantantrieb ermöglicht einen geringen Befestigungsaufbau wie man ihn bei Kassettenmarkisen benötigtIso Spacer mit großer Auflagefläche verhindert dass Druck auf der Fassade entstehtNach der Montage sollte der Spalt zwischen Iso Spacer und Putz mit eine Dichtmittel für den Außenbereich abgedichtet werdenVerarbeitung & MontageDämmplatte mit Ø 20mm vorbohren (mind. 45mm tief)Pfosten Ø 8mm vorbohrenIso Spacer, U-Scheibe und Mutter auf die Stockschraube aufdrehenDen Thermo Proof Wood mit vormontiertem Iso Spacer, U-Scheibe und Mutter eindrehenU-Scheibe und Mutter wieder demontieren und Spalt zwischen Putz und Iso-Spacer mit einem geeigneten Silikon/Dichtmittel abdichtenAnbauteil montieren

Eigenschaften Schwerlast-Abstandsmontagesystem bei Holzständerbauweise und Holzhäusern mit Dämmung Bauaufsichtlich zugelassen;Stockschraube aus nichtrostendem Stahl Einfache und schnelle Montage Stufenlos justierbare Isolierhülse Iso Spacer Keine Druckbelastung auf die Fassade Praktisch kein Energieverlust Beschreibung & Einsatzbereich Der Thermo Proof Wood ist ein Schwerlast Abstandsmontagesystem für Häuser in Holzbauweise oder Holzständerbauweise Den Thermo Proof Wood gibt es in drei Längen für die gängigen Dämmstärken 60mm, 80mm und 100-120mm Die Stockschraube mit Innensechskantantrieb ermöglicht einen geringen Befestigungsaufbau wie man ihn bei Kassettenmarkisen benötigt Iso Spacer mit großer Auflagefläche verhindert dass Druck auf der Fassade entsteht Nach der Montage sollte der Spalt zwischen Iso Spacer und Putz mit eine Dichtmittel für den Außenbereich abgedichtet werden Verarbeitung & Montage Dämmplatte mit Ø 20mm vorbohren (mind. 45mm tief) Pfosten Ø 8mm vorbohren Iso Spacer, U-Scheibe und Mutter auf die Stockschraube aufdrehen Den Thermo Proof Wood mit vormontiertem Iso Spacer, U-Scheibe und Mutter eindrehen U-Scheibe und Mutter wieder demontieren und Spalt zwischen Putz und Iso-Spacer mit einem geeigneten Silikon/Dichtmittel abdichten Anbauteil montieren

Eigenschaften Schwerlast-Abstandsmontagesystem bei Holzständerbauweise und Holzhäusern mit Dämmung Bauaufsichtlich zugelassen;Stockschraube aus nichtrostendem Stahl Einfache und schnelle Montage Stufenlos justierbare Isolierhülse Iso Spacer Keine Druckbelastung auf die Fassade Praktisch kein Energieverlust Beschreibung & Einsatzbereich Der Thermo Proof Wood ist ein Schwerlast Abstandsmontagesystem für Häuser in Holzbauweise oder Holzständerbauweise Den Thermo Proof Wood gibt es in drei Längen für die gängigen Dämmstärken 60mm, 80mm und 100-120mm Die Stockschraube mit Innensechskantantrieb ermöglicht einen geringen Befestigungsaufbau wie man ihn bei Kassettenmarkisen benötigt Iso Spacer mit großer Auflagefläche verhindert dass Druck auf der Fassade entsteht Nach der Montage sollte der Spalt zwischen Iso Spacer und Putz mit eine Dichtmittel für den Außenbereich abgedichtet werden Verarbeitung & Montage Dämmplatte mit Ø 20mm vorbohren (mind. 45mm tief) Pfosten Ø 8mm vorbohren Iso Spacer, U-Scheibe und Mutter auf die Stockschraube aufdrehen Den Thermo Proof Wood mit vormontiertem Iso Spacer, U-Scheibe und Mutter eindrehen U-Scheibe und Mutter wieder demontieren und Spalt zwischen Putz und Iso-Spacer mit einem geeigneten Silikon/Dichtmittel abdichten Anbauteil montieren
