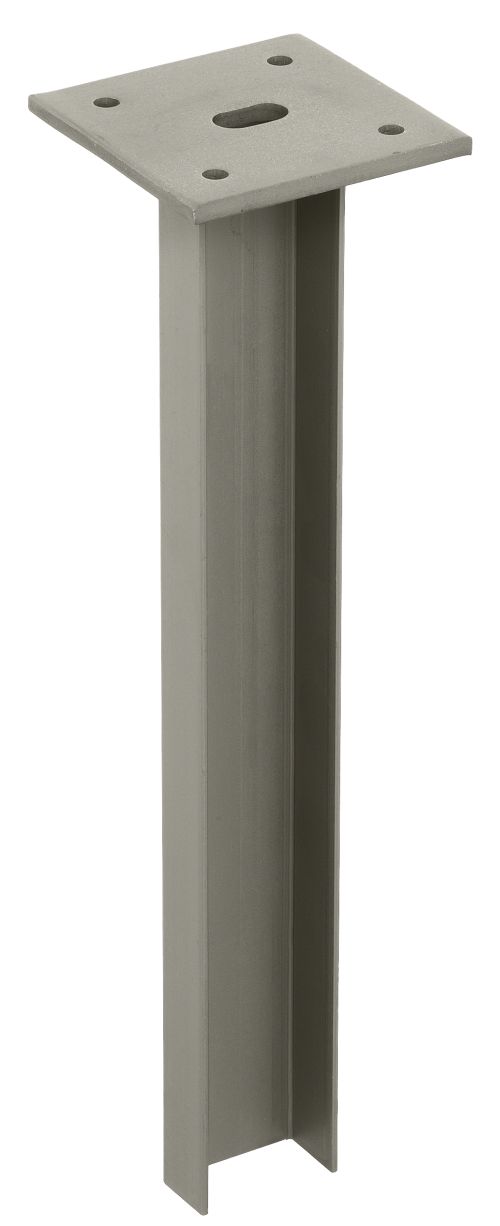

Ausziehstück für Handlaufbefestigung, mit Flacheisen verschweißt. ZiNiP beschichtet.Obere Platte mm: 80 x 80 x 5Höhe mm: 300U-Profil mm: 22 x 42 x 22 x 2Alle Ausziehstücke können mit der Verschraubung Art-Nr. 31174.0000 befestigt werden.

Ausziehstück für Handlaufbefestigung, mit Flacheisen verschweißt. ZiNiP beschichtet.Obere Platte mm: 100 x 100 x 5Höhe mm: 300U-Profil mm: 22 x 42 x 22 x 2Für Handlaufbefestigung, mit Flacheisen verschweißt. ZiNiP beschichtet.Alle Ausziehstücke können mit der Verschraubung Art-Nr. 31174.0000 befestigt werden.

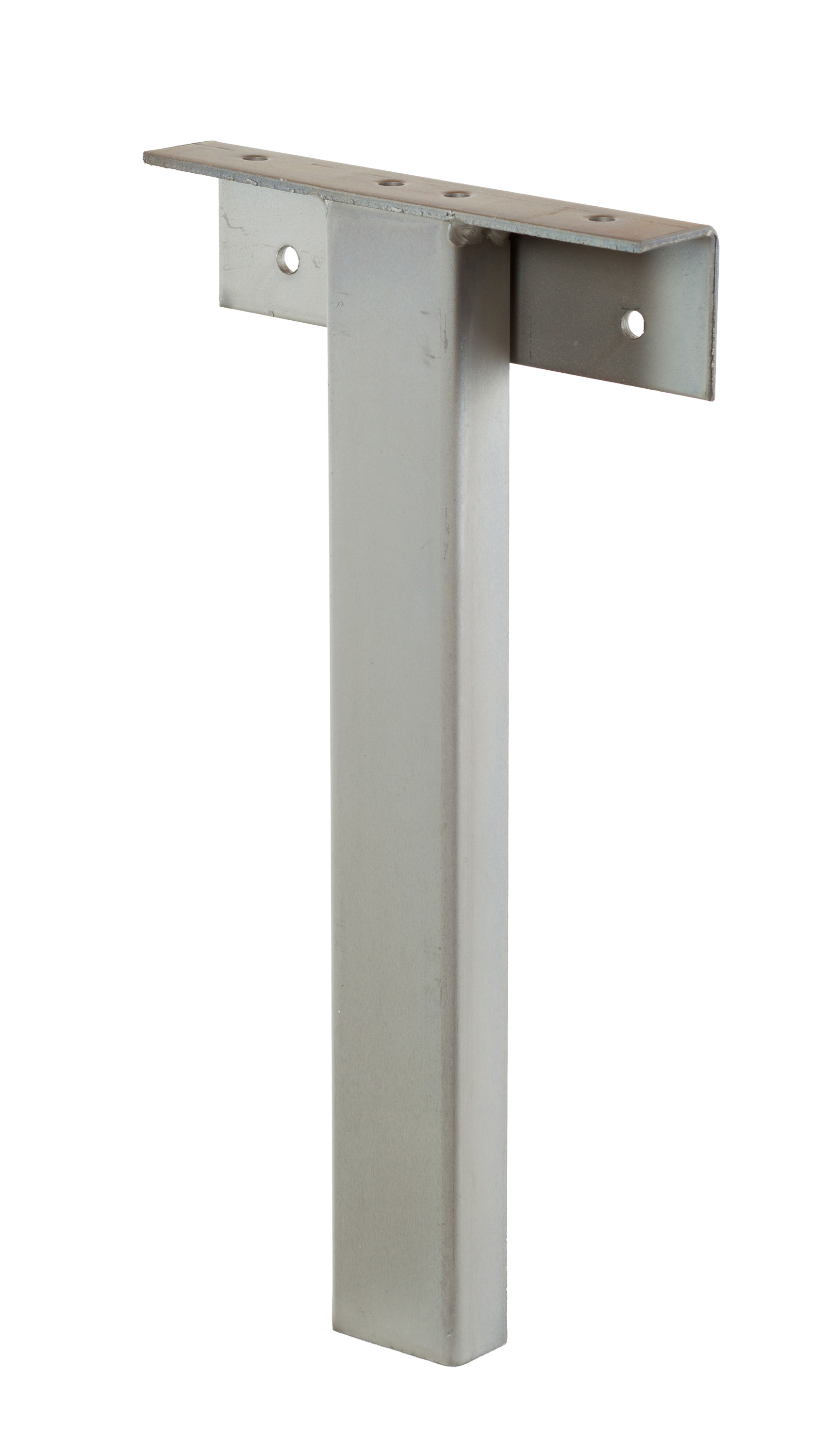

Ausziehstück für Handlaufbefestigung, mit Winkelplatte verschweißt. ZiNiP beschichtet.Winkelplatte mm: 30 x 45 x 160Höhe mm: 300U-Profil mm: 22 x 42 x 22 x 2Für Handlaufbefestigung, mit Winkelplatte verschweißt. ZiNiP beschichtet.Alle Ausziehstücke können mit der Verschraubung Art-Nr. 31174.0000 befestigt werden.

Ausziehstück für Handlaufbefestigung, mit seitlich neigbarem Flacheisen verschweißt. ZiNiP beschichtet.Obere Platte mm: 135 x 30 x 5Höhe mm: 300U-Profil mm: 22 x 42 x 22 x 2Für Handlaufbefestigung, mit seitlich neigbarem Flacheisen verschweißt. ZiNiP beschichtet.Alle Ausziehstücke können mit der Verschraubung Art-Nr. 31174.0000 befestigt werden.

Ausziehstück für Handlaufbefestigung, ZiNiP beschichtet. Obere Platte mm: 135 x 30 x 5Höhe mm: 300U-Profil mm: 22 x 42 x 22 x 2Warenhinweis: Eine montagefreundliche Verschraubung für die Ausziehstücke (Art.-Nr. 31174.0000) finden Sie auf Seite 9. Alle Ausziehstücke können mit der Verschraubung Art-Nr. 31174.0000 befestigt werden.

Ausziehstück ZiNiP für Handlaufbefestigungen mit Flacheisen verschweißt Obere Platte mm: 135 x 30 x 5Höhe mm: 300Rohr mm: 45 x 25 x 2Ausziehstück: Für Handlaufbefestigung, mit Flacheisen verschweißt, ZiNiP beschichtet.

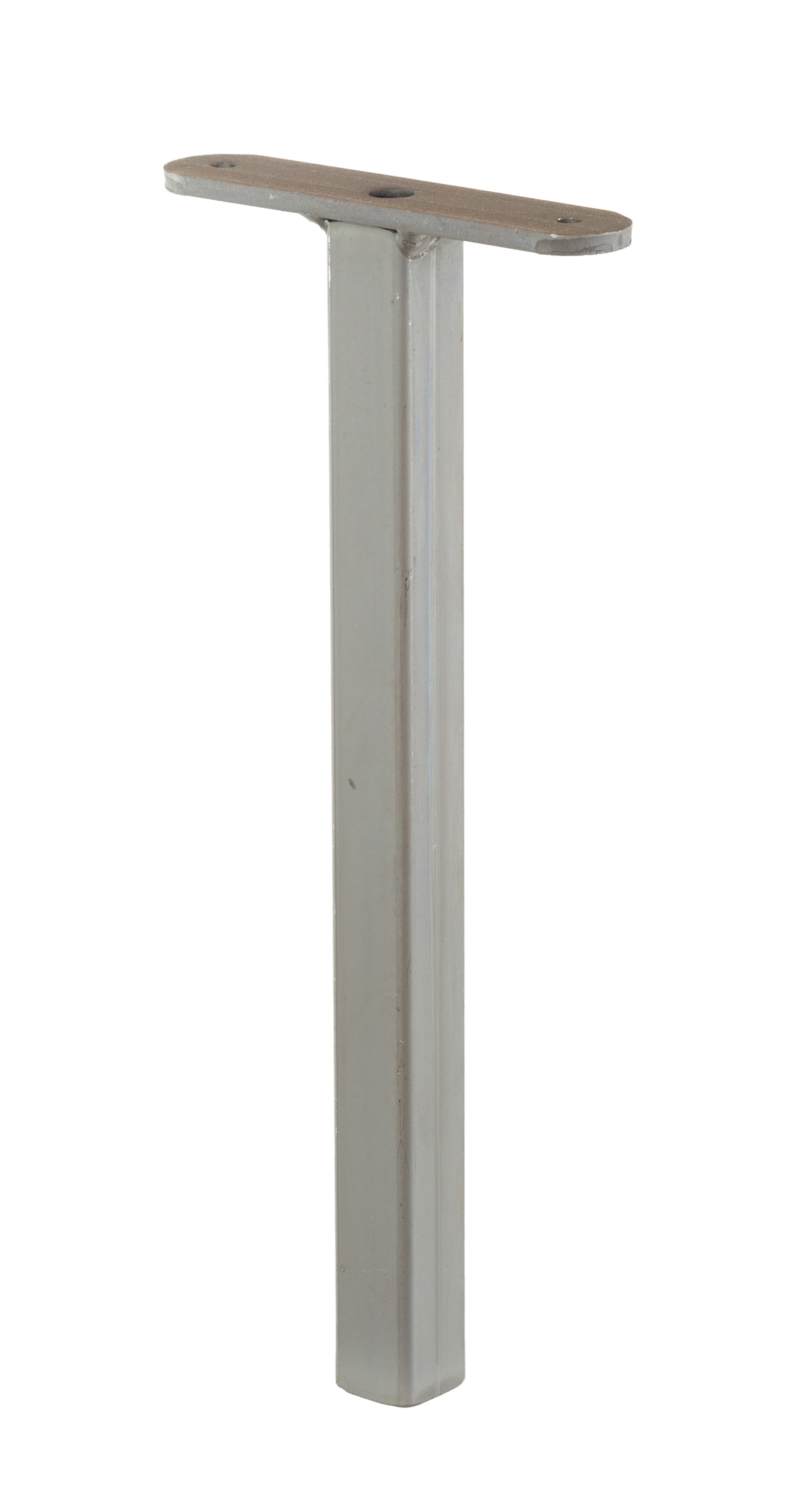

Ausziehstück in ZiNiP für Handlaufbefestigungen mit Flacheisen verschweißtObere Platte mm: 135 x 30 x 5Höhe mm: 300Rohr mm: 25 x 25 x 2Ausziehstück: Für Handlaufbefestigung, mit Flacheisen verschweißt, ZiNiP beschichtet.

Geländerstütze mit C-Profil zum AufdübelnUntere Platte mm: 100 x 100 x 8Höhe mm: 800C-Profil mm: 50 x 30 x 15 x 3Bohrung Ø 12 mm unten: 4Bodenabstand mm: 1402-teilig, für Isolierungsüberbrückung. Inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5 mm. Sonderhöhen des Befestigungsteiles für andere Isolierungsstärken sind auf Wunsch erhältlich.

Variable Geländerstützen zur Befestigung von Holzgeländern aus dem Pitzl-System (Gebrauchsmuster Nr. 201 09 680). Unsere variablen Geländerstützen sind für unterschiedliche Abstände, bzw. ungünstige Montagesituationen durch die stufenlose Verstellung bestens geeignet (z. B. bei Dachrinnen). Untere Platte mm: 160 x 100 x 10Höhe mm: 1000Kröpfung mm: 30 - 110C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2Kröpfung variabel: Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5 mm. Gewünschten Abstand von Geländerstütze und Bodenplatte ausmessen. C-Profil in der entsprechenden Länge abschneiden, versiegeln der Schnittstelle beispielsweise durch Kaltverzinkung. Montage der Grundplatten an der Bodenplatte: Druckplatte mit Druckbolzen in die untere Öffnung der Metallsäule einstecken und zusammen über das montierte C-Profil schieben. Im gewünschten Abstand von Metallsäule und Bodenplatte die Klemmschraube von unten durch den Schlitz des C-Profils mit einem Sechskantschüssel festziehen. Fertig!

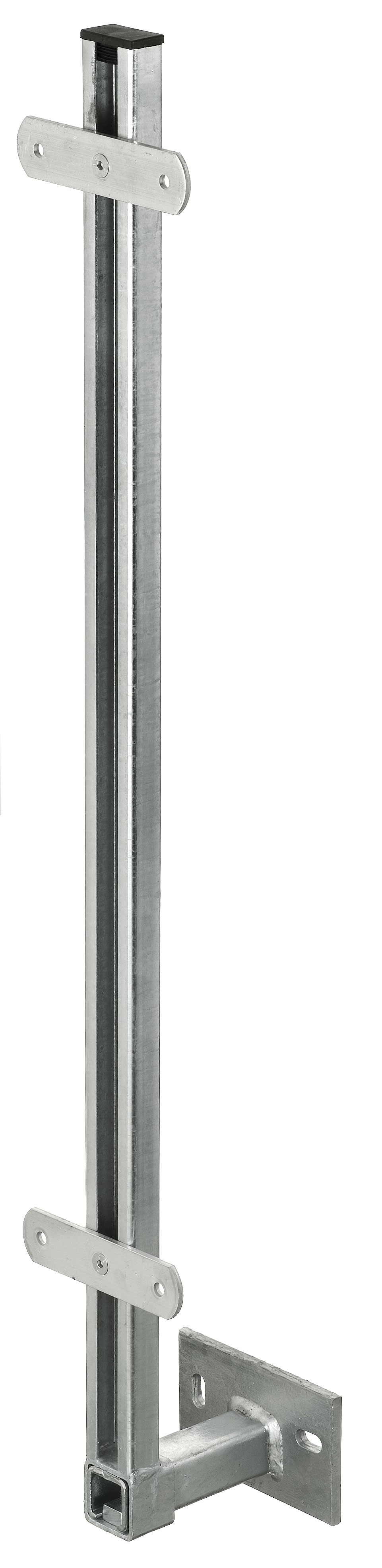

Variable Geländerstütze zur Befestigung von Holzgeländern aus dem Pitzl-System (Gebrauchsmuster Nr. 201 09 680). Unsere variablen Geländerstützen sind für unterschiedliche Abstände, bzw. ungünstige Montagesituationen durch die stufenlose Verstellung bestens geeignet (z. B. bei Dachrinnen). Untere Platte mm: 160 x 100 x 10Höhe mm: 1000Kröpfung mm: 30 - 200C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2Kröpfung variabel: Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5 mm. Gewünschten Abstand von Geländerstütze und Bodenplatte ausmessen. C-Profil in der entsprechenden Länge abschneiden, versiegeln der Schnittstelle beispielsweise durch Kaltverzinkung. Montage der Grundplatten an der Bodenplatte: Druckplatte mit Druckbolzen in die untere Öffnung der Metallsäule einstecken und zusammen über das montierte C-Profil schieben. Im gewünschten Abstand von Metallsäule und Bodenplatte die Klemmschraube von unten durch den Schlitz des C-Profils mit einem Sechskantschüssel festziehen. Fertig!

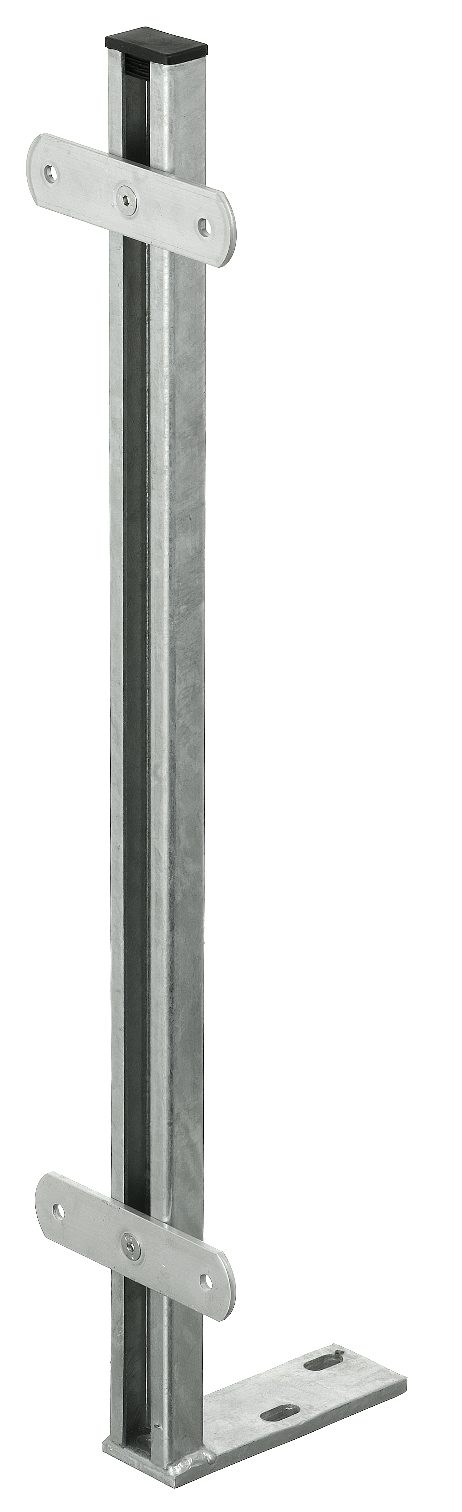

Geländerstütze mit C-Profil zum AufdübelnUntere Platte mm: 180 x 60 x 10Höhe mm: 1000C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2Zum Aufdübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5 mm.

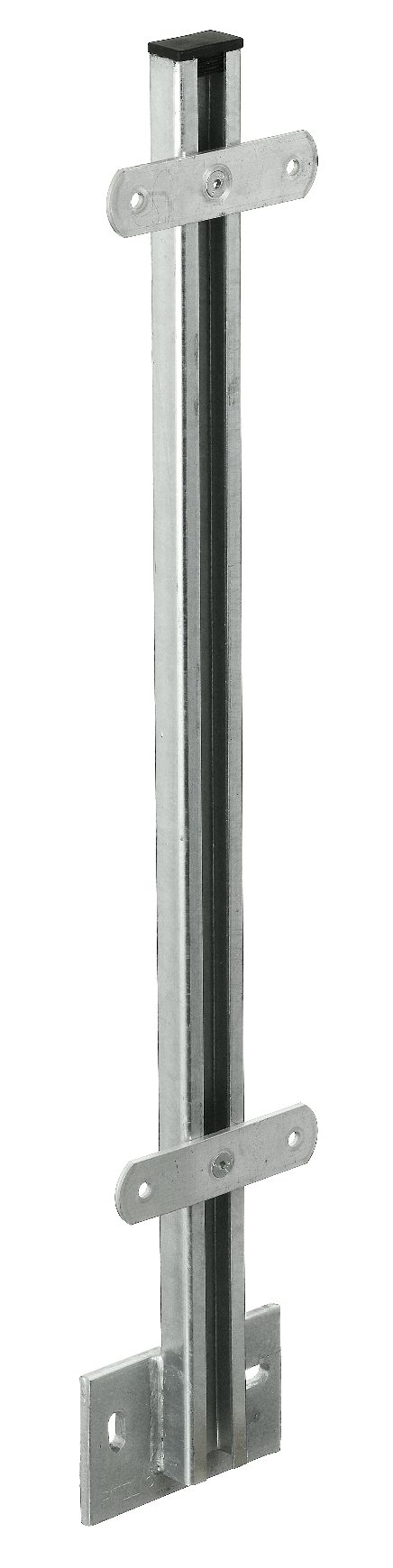

Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5 mm. Untere Platte mm: 160 x 100 x 10Höhe mm: 1000C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5 mm.

Zum Aufdübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5.Untere Platte mm: 180 x 60 x 10Höhe mm: 800C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2

Zum Aufdübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5.Untere Platte mm: 180 x 60 x 10Höhe mm: 900C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2

Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5.Untere Platte mm: 160 x 100 x 10Höhe mm: 900C-Profil mm: 50 x 30 x 15 x 3Bohrung Langloch Ø 11 x 26 mm: 2Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe und zwei Spangenlaschen aus Alu 160 x 40 x 5.

Balkonwinkel Grundplatte mm: 350 x 380 x 45 x 8Bohrung Langloch Ø 11 x 26 mm: 2Bohrung Ø 11 mm: 2

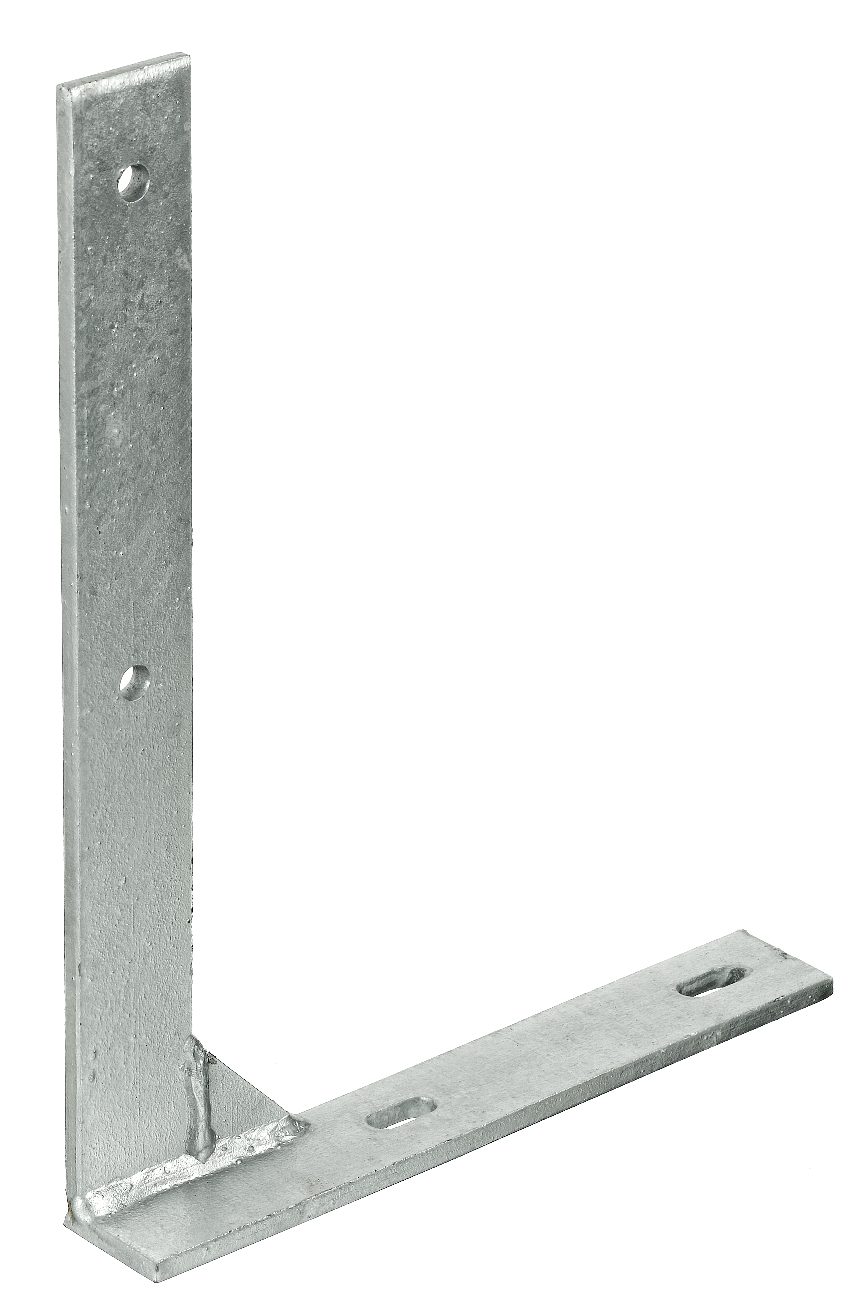

Balkonwinkel linksSeite: liGrundplatte mm: 290 x 45 x 8Bohrung Langloch Ø 11 x 26 mm: 2Schwert mm: 370 x 45 x 8Bohrung Ø 11 mm: 2

Balkonwinkel links Seite: liGrundplatte mm: 290 x 45 x 8Bohrung Langloch Ø 11 x 26 mm: 2Schwert mm: 500 x 45 x 8Bohrung Ø 11 mm: 2

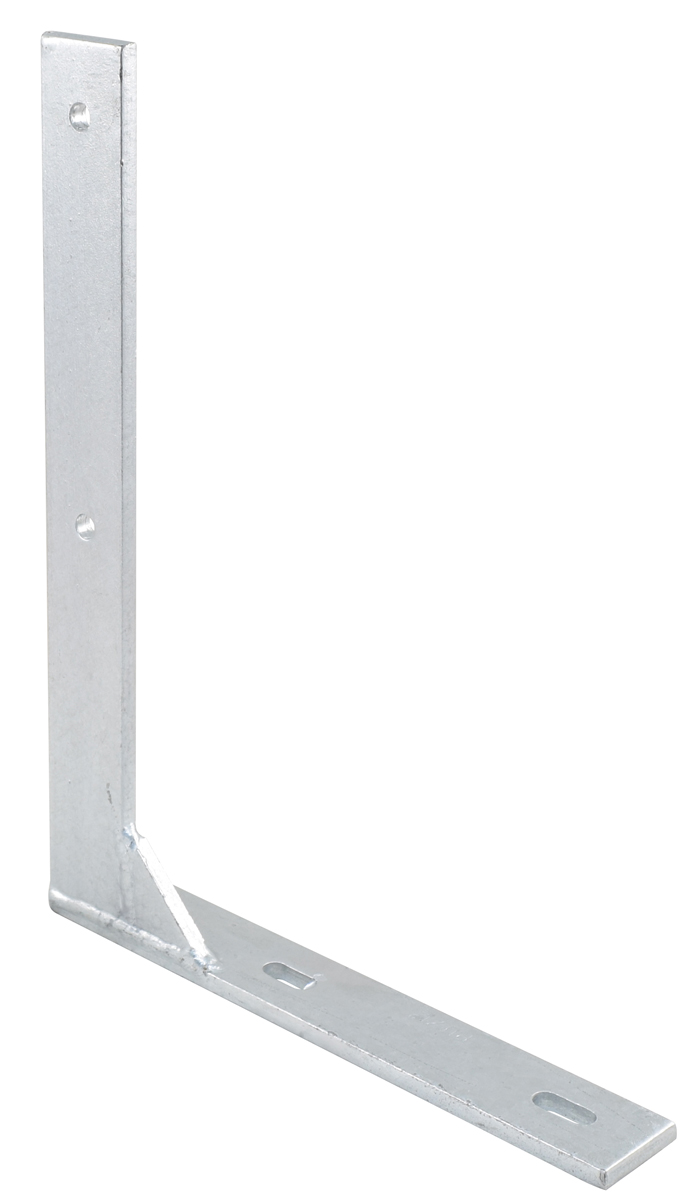

Balkonwinkel rechtsSeite: reGrundplatte mm: 290 x 45 x 8Bohrung Langloch Ø 11 x 26 mm: 2Schwert mm: 370 x 45 x 8Bohrung Ø 11 mm: 2

Balkonwinkel rechtsSeite: reGrundplatte mm: 290 x 45 x 8Bohrung Langloch Ø 11 x 26 mm: 2Schwert mm: 500 x 45 x 8Bohrung Ø 11 mm: 2

Variable Geländerstütze zur Befestigung von Holzgeländern aus dem Pitzl-System (Gebrauchsmuster Nr. 201 09 680). Unsere variablen Geländerstützen sind für unterschiedliche Abstände bzw. ungünstige Montagesituationen durch die stufenlose Verstellung bestens geeignet (z. B. bei Dachrinnen).Untere Platte mm: 160 x 100 x 10Höhe mm: 1000Rohr mm: 50 x 30 x 2Kröpfung mm: 30 - 110Bohrung Langloch Ø 11 x 26 mm: 2Kröpfung variabel: Stirnseitig zum AndübelnGewünschten Abstand von Geländerstütze und Bodenplatte ausmessen. C-Profil in der entsprechenden Länge abschneiden, versiegeln der Schnittstelle beispielsweise durch Kaltverzinkung. Montage der Grundplatten an der Bodenplatte: Druckplatte mit Druckbolzen in die untere Öffnung der Metallsäule einstecken und zusammen über das montierete C-Profil schieben. Im gewünschten Abstand von Metallsäule und Bodenplatte die Klemmschraube von unten durch den Schlitz des C-Profils mit einem Sechskantschüssel festziehen. Fertig!

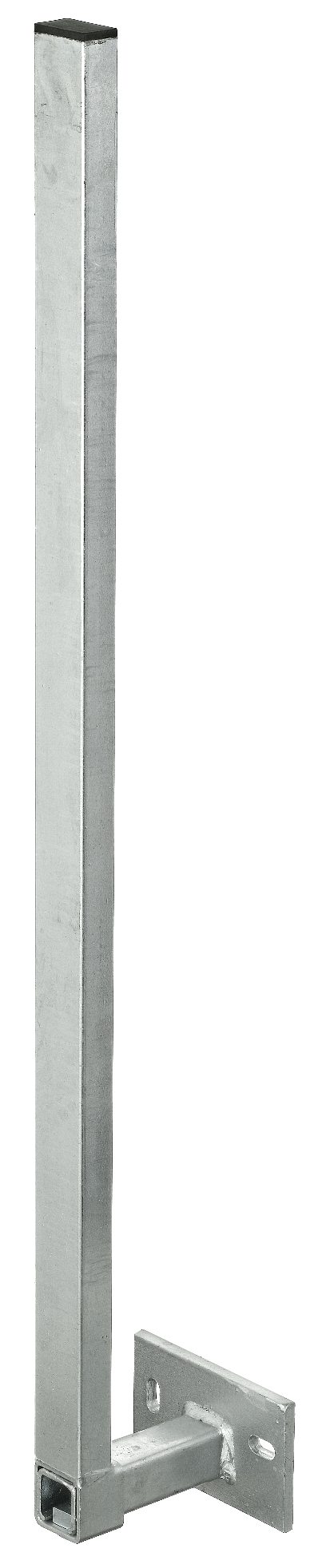

Variable Geländerstütze zur Befestigung von Holzgeländern aus dem Pitzl-System (Gebrauchsmuster Nr. 201 09 680). Unsere variablen Geländerstützen sind für unterschiedliche Abstände bzw. ungünstige Montagesituationen durch die stufenlose Verstellung bestens geeignet (z. B. bei Dachrinnen). Untere Platte mm: 160 x 100 x 10Höhe mm: 1000Rohr mm: 50 x 30 x 2Kröpfung mm: 30 - 200Bohrung Langloch Ø 11 x 26 mm: 2Kröpfung variabel: Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe. Gewünschten Abstand von Geländerstütze und Bodenplatte ausmessen. C-Profil in der entsprechenden Länge abschneiden, versiegeln der Schnittstelle beispielsweise durch Kaltverzinkung. Montage der Grundplatten an der Bodenplatte: Druckplatte mit Druckbolzen in die untere Öffnung der Metallsäule einstecken und zusammen über das montierete C-Profil schieben. Im gewünschten Abstand von Metallsäule und Bodenplatte die Klemmschraube von unten durch den Schlitz des C-Profils mit einem Sechskantschüssel festziehen. Fertig!

Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe. Untere Platte mm: 160 x 100 x 10Höhe mm: 1000Rohr mm: 50 x 30 x 2Bohrung Langloch Ø 11 x 26 mm: 2Stirnseitig zum Andübeln, inklusive einer Kunststoffkappe.

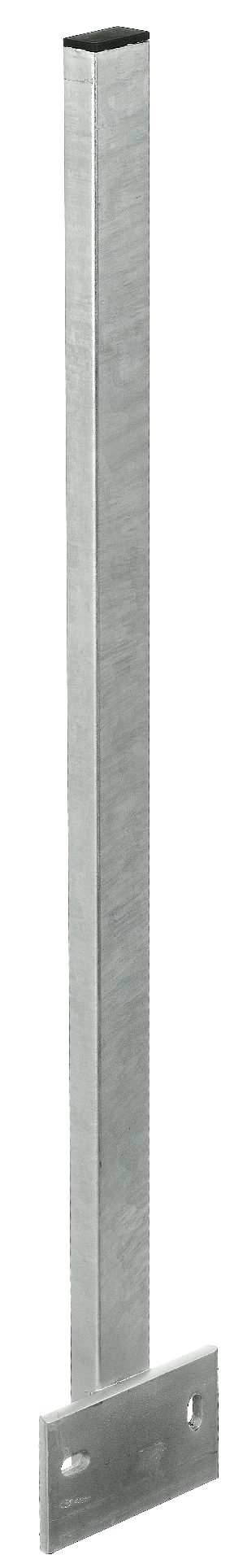

Geländerstütze mit Rechteckrohr zum AufdübelnUntere Platte mm: 180 x 60 x 10Höhe mm: 1000Rohr mm: 50 x 30 x 2Bohrung Langloch Ø 11 x 26 mm: 2Zum Aufdübeln, inklusive einer Kunststoffkappe.: Warenhinweis Zusätzlich können für die Geländerstützen mit Rechteckrohr C-Profil-Ausziehstücke (Art-Nr. 31170.0000 - 31172.0000) in Verbindung mit der Verschraubung (Art-Nr. 31174.0000) verwendet werden.
